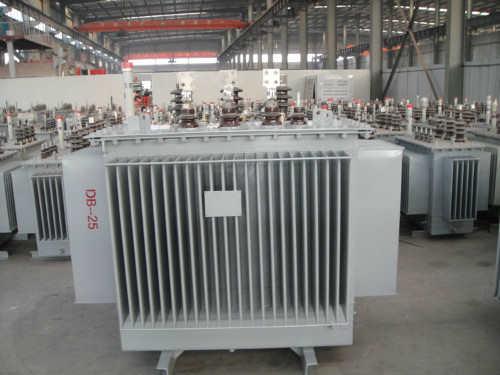

油浸式变压器油广泛应用于油浸式变压器类和断路器类等设备,油浸式变压器油:是石油的一种分馏产物,它的主要成分是烷烃,环烷族饱和烃,芳香族不饱和烃等化合物。俗称方棚油,浅黄色透明液体。
1.铁心的作用:油浸式变压器是根据电磁感应原理制造的,磁路是电能转换的媒介,由于铁心是采用导磁率较高的硅钢片叠积而成,只要通入较小的励磁电流,就能得到所需要的磁通。
2.铁心的材料:常用冷轧硅钢片的牌号及叠片系数如下表。由于硅钢片表面已有附着性较好的绝缘薄膜,故可不涂漆。叠片系数取决于绝缘膜厚度、波浪度、同板差及毛刺的大小。
3.铁心截面形状:铁心柱截面形状为圆内接阶梯形,铁心直径φ70~φ1600的级数为6~26级(1/4圆内)。当铁心直径为φ70~φ395时,铁轭截面形状与铁心柱截面形状相同;当铁心直径φ340~φ1600时铁轭截面形状为D形。
绕组设计及计算
1.导线材质:油浸式变压器绕组的导线常采用电解铜或无氧铜杆(电阻率约低1%~1.5%)拉制的圆铜线及铜扁线制成缩醛漆包线、纸包线、组合导线及换位导线。也曾用过铝导线,但由于铝导线电阻率较高、机械强度较差、焊接较困难现已很少采用。
2.绕组形式:圆筒式(层式):单层、双层、多层圆筒式及分段圆筒式,常用于中小型的高压或低压绕组。
螺旋式:单、单半、双、双半、四、四半螺旋式;常用于中大型的低压绕组。
连续式:常用于中大型的高压及低压绕组。
纠结式:常用于66kV及以上大型的高压绕组。
内屏式:常用于66kV及以上大型的高压绕组。
3.绕组排列:双绕组:高—低排列。三绕组:降压油浸式变压器为高—中—低;升压油浸式变压器为高—低—中排列。
电压比偏差:
额定电压比是一个绕组的额定电压与另一个具有较低或相等额定电压绕组的额定电压之比。
电压比(变比或匝比)的偏差是产品的实测的空载电压比与规定的标准电压比之差,常以规定的标准电压比的百分数表示。
以上是常见的油浸式变压器油料的主要的成分以及在油浸式变压器中的重要地作用,关于油浸式变压器油的相关的知识请关注我们网站进行了解与关注吧!
