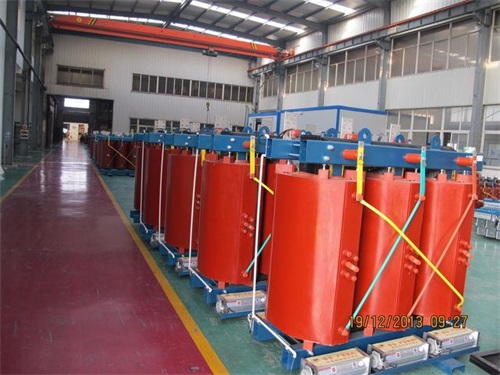

SCB10-315kva型环氧树脂浇注三相干式变压器

发布时间:2020/12/25 9:01:00 人气:15

  SCB10-315kva型环氧树脂浇注三相干式变压器具有安全,阻燃防火,无污染,可直接安装在负荷中心。免维护、安装简便。防潮性能好,停运后不经预干燥即可投入运行。


  SCB10-315KVA干式变压器产品特色

  产品特点:

  1、线圈采用铜导线缠绕或箔绕,以玻璃纤维增强,环氧树脂不加填料真空干燥脱 气脱湿整体浇注,机械强度高,抗短路,耐冲击能力强。

  2、高压绕组首末端及中间分接抽头采用铜嵌件预埋结构,钢性好,便于调档,美 观整齐。

  3、铁芯采用优质晶粒取向冷轧硅钢片叠制,45度全斜多阶梯接缝。表面用树脂绝 缘涂层覆盖,耐潮湿,防锈,降噪。

  4、铁芯、夹件和线圈之间采用弹性件夹紧,使线圈处于稳定压紧状态,以降低噪 音。

  5、变压器按自冷设计,整体浇注的高(低)压线圈筒壁内部预留有纵向通风道,可配 备强迫风冷装置(冷却风机),采用强迫风冷装置后,可提高输出容量20%。

  6、配有温控器,在低压线圈顶部的预埋孔内放置铂电阻(Pt100)。以监测变压器绕 组温升,自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能,为干式变压器提供可靠的过载保护装置,从而提高干式变压器 运行的安全性。

  产品结构:

  1、铁芯:铁芯选用进口优质冷轧硅钢片,三阶全斜接缝结构,芯柱采用F级无纬带 绑扎,铁芯表面采用环氧树脂包封,降低了空载损耗,空载电流和铁皮噪声,夹件和紧回件经特殊表面处理,使产品外观质量有了进一 步提高。

  2、温控系统和风冷系统:采用横流顶吹式冷却风机,该冷却风机具有噪声小,风 压高,外形美观等特点,增强了变压器的过载能力。温度控制采用智能温控仪,提高了变压器运行安全可靠性。

  3、保护外壳和出线母排:保护外壳对变压器作进一步安全保护,防护等级有IP20 、IP23等。外壳材料有铝合金、冷轧钢板,不锈钢等供用户选择。低压出线用标准母线排出线,侧出线和顶出线均可,也可为用户设计特殊出线方式。

  SCB10-315kva型环氧树脂浇注三相干式变压器损耗低,局部放电量低、噪音小、强迫风冷条件下可以120% 额定负载运行。自己备有完善的温度保护控制系统,为变压器安全运行提供可靠保障。该产品的可靠性指标已经达到国内先进水平。
