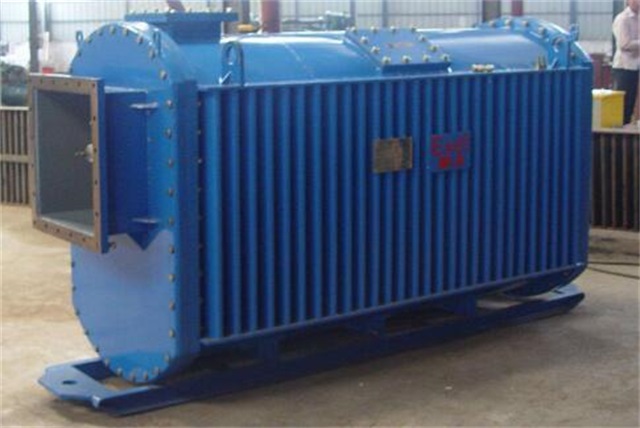

KS11-630KVA/10KV/0.4KV矿用变压器品牌

发布时间:2021/1/5 16:49:23 人气:0

  KS11-630KVA/10KV/0.4KV矿用变压器的各种的操作的过程是需要进行注意的,常见的矿用变压器的操作的过程中需要注意矿用变压器的整定的,对于矿用变压器的整定是可以进行计算出来的,那么它是怎么进行计算的呢?还是和矿用变压器厂家的小编进行详细去了解一下吧:


  首先你得做出系统阻抗图,用于短路电流计算和灵敏度校核,然后才能进行具体计算,下面给你两个实例(一个是普通的,一个带差动)吧:(其中零序保护需根据系统中性点的接地情况定,实例中是6KV系统,中性点经35欧电阻接地,如是不接地系统,零序保护建议退出)XX变保护整定计算

  a. 过流I段保护

  <1>动作电流

  1>按躲过低压侧负荷母线发生三相短路时流过装置的大短路电流整定

  Iop = Krel*Id.max(3) = 1.4*1701 = 2381.4A

  式中 Krel为可靠系数,取1.4

  2>按躲过矿用变压器的励磁涌流整定,其动作电流应大于3~5倍额定电流

  Iop = 5Ie = 5*1600/(1.732*6.3) = 5*146.63 = 733A

  故选取

  Iop = 2381.4A

  Iop.j = 2381.4/500 = 4.763A

  <2>灵敏度校验

  按小方式下保护安装处发生两相短路时流过装置的短路电流

  Ksen = Id.min(2)/Iop = 22195*.0866/2381.4 = 8.07

  <3>动作时限

  取t = 0”

  b. 过流

  II段保护

  <1>动作电流

  按躲过矿用变压器低压侧母线发生两相短路时流过的大短路电流整定

  Iop = Krel*Id.max(2) = 1.2*0.866*1701 = 1767.68A

  Iop.j = 1767.68/500 = 3.54A

  <2>动作时限

  取t = 0.5”

  c. 过流III段保护

  <1>动作电流

  按躲过低压侧母线上需要自起动的电动机

  大起动电流之和整定

  取SdΣ = 0.8Se

  Kzq = 1/[Ud%+Se/(Kqd*SdΣ)]= 1/[0.08+1/(5*0.8)]= 3.03

  Iop = Krel*Kzq*Ie = 1.2*3.03*146.63 = 533.16A

  Iop.j = 533.16/500 = 1.066A

  式中 Kzq为需要自起动的全部电动机在自起动时所引起的过电流倍数,取5

  SdΣ为需要自起

  动的全部电动机的总容量

  Krel为可靠系数,取1.2

  <2>灵敏度校验

  按低压侧母线处发生两相金属性短路时流过的小短路电流

  Ksen = Id.min(2)/Iop =0.866*1692/533.16 =2.75

  以上是常见的矿用变压器的整定的计算的主要的方法和主要的方式供大家进行参考,对于矿用变压器的其他的操作后续文章中也是会介绍到的,我们和大家进行详细去讲解吧!
