干式变压器具有高效率,低损耗的特点,可节省大量的电耗和运行费用,社会效益显著,是推广的高新技术产品。先让我们一起去看看变压器产品的特点与形式吧!
产品特点
① 低压线圈用箔绕制,箔式绕组经过端封固化成整体结构;高压线圈真空状态下用环氧树脂浇注,固化后形成坚固的长圆筒形整体,机械强度高,局部放电小,可靠性高,抗短路、雷电冲击水平高。
② 线圈内外侧树脂层薄,散热性能好。冷却方式一般采用空气自然冷却(AN),对于任何保护等级的变压器,都可配置风冷系统(AF),以提高短时过载能力,确保安全运行。
③ 损耗低,节电效果好,运行经济,可免维护。
④ 体积小,重量轻,占地空间小,安装费用低,不须考虑排油池、防火消火设施和备用电源等。

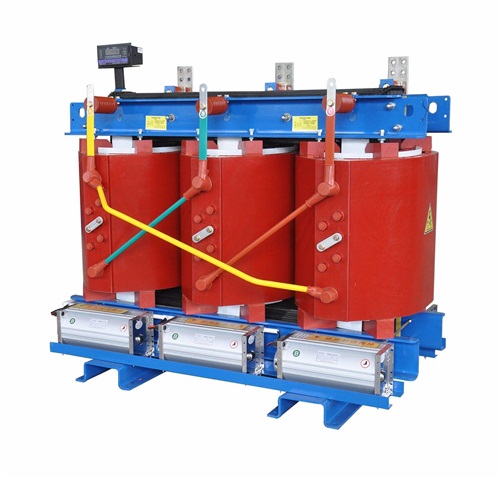

主要由硅钢片组成的铁芯和环氧树脂浇注的线圈组成, 高低压线圈之间放置绝缘筒增加电气绝缘, 并由垫块支撑和约束线圈, 其零部件搭接的紧固件均有防松性能。
⒈开启式:是一种常用的形式,其器身与大气直接接触,适应于比较干燥而洁净的室内,(环境温度20度时,相对湿度不应超过85%),一般有空气自冷和风冷两种冷却方式。
⒉封闭式:器身处在封闭的外壳内,与大气不直接接触(由于密封、散热条件差,主要用于矿用,属于防爆型)。
⒊浇注式:用环氧树脂或其它树脂浇注作为主绝缘,它结构简单、体积小,适用于较小容量的变压器。
干式变压器使二次对地悬浮,这时变压器对地的电流小的已经对人体构造不出任何的伤害,也保护了人生的安全,不过在变压器上面还是会贴上“有电,危险”的标示。
