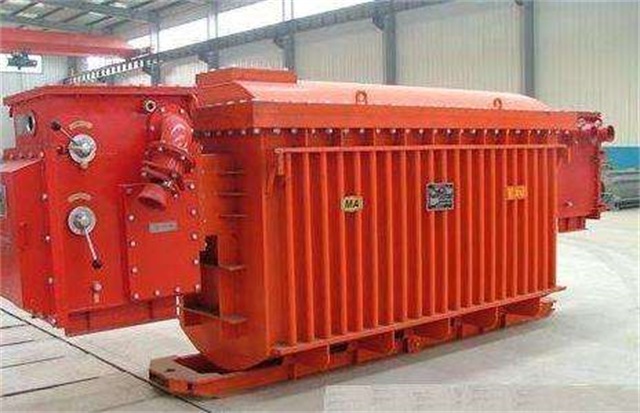

200KVA矿用变压器主要用于城镇工农业电网及各厂矿企业输变电。目前公司已大规模生产了油浸自冷、无励磁调压及有载调压。200KVA矿用变压器密封式等90多个新品种构造商品、产品具有质量稳定、可靠性高、结构紧凑、外形美观、节能减排、免维护、不吊芯等优点。
200KVA矿用变压器特性
·噪音低、不破坏环境
·温度低、过载能力大
·承担突发短路能力强、运作安全可靠
·消耗低、节能明显
·绝缘水平高、局部放电量小
运送:
1、变压器至安装地点关键运输方式为汽运,运送时变压器中放满变压器油,影响运送规格界线的较大部件独立运送到现场安装,针对易损件如吸湿器等及出厂的随机文件独立包装随变压器主体装运,较大件如散热器,简易包装随变压器主体装运。
2、运输要求:运输中晃动振动、紧急停车所形成的加速度≤1g;变压器倾斜角度≤15°。依据以上两点规定应视路况确定合理的行车速度,必要时生产厂应派员跟车押送。
3、吊装变压器时要一起使用变压器油箱机盖上的四只吊拌,它能够承受变压器的总重,油盖上的吊板或吊钩仅作吊装器身用。吊装时吊绳与铅垂线间交角应≤15°。
验收:
1、订购企业接到变压器在卸车以前首先检查并记录,必要时还应照像。
a变压器在车内偏移状况(商品在生产厂装货后在底盘和产品触碰处划上标识);
b捆缚产品的钢丝有无断开;
c产品周边有无碰坏的区域。
2、卸车后马上按商品名牌查对产品规格、规格、数量是否与订货合同相符,随着按出厂文档一览表核查随机文件是否齐全,随机附件的规格、数量是否完好进行详细核查。
3、产品有无渗漏油状况,并记录位置及形成原因。
储存:
商品存储时,油位要保持在油盖以上,便于确保油位高出油盖和适应气温变化的需求。如果产品储存现场正在进行建筑施工,应将商品遮盖起来,防止产品毁坏。
安装变压器:
实验
10kV级油浸式无励磁调压变压器
密封试验
变压器注完油后静放24h,检查是否有漏水状况,并把气体继电器及套管中气体释放,再查验有无渗漏现象。
变压器油实验
变压器注油静放24h后可以取油样开展耐压试验,实验电压:10kV级不低于25kV。
交接验收实验注意事项
a将压力释放阀上部的闭锁杆开启;
b套管及气体继电器内部应充满变压器油。
交接验收实验项目
a测量绕组绝缘电阻不低于70%出厂值;
b针对1600kVA及以下的变压器,电阻测量不平衡率相为4%,线为2%;2000kVA及以上变压器,电阻测量不平衡率相﹙有中性线引出时﹚为2%,线﹙无中性线引出时﹚为1%。假如因为线缆及导线结构等原因而使电阻测量不平衡率超出以上值时,除需在出厂试验记录中
纪录实测值外,还应注明造成这一偏差的原因。使用单位应与同条件下的出厂实测值进行对比,其误差应不大于2%。
c外施工频耐压试验,实验电压为90%规范实验电压,历时lmin;
d有条件时测量空载电流及空载损耗与出厂值较为应无显著区别。
实验后的检查及调节内容
a整定保护设备,如气体继电器、过流继电器、差动继电器;(若有的话)
b查验气体继电器前面碟阀是否已经开启;
c校准温度控制器温度;
d检查变压器各处有无不相关的东西存有;
e变压器接地是否良好可靠;
f有无渗漏液;
g配有气体继电器的变压器,在试投入运行前,将气体继电器信号端子接至电流跳闸回路,过电流期限整定为瞬间动作值。
