产品简介

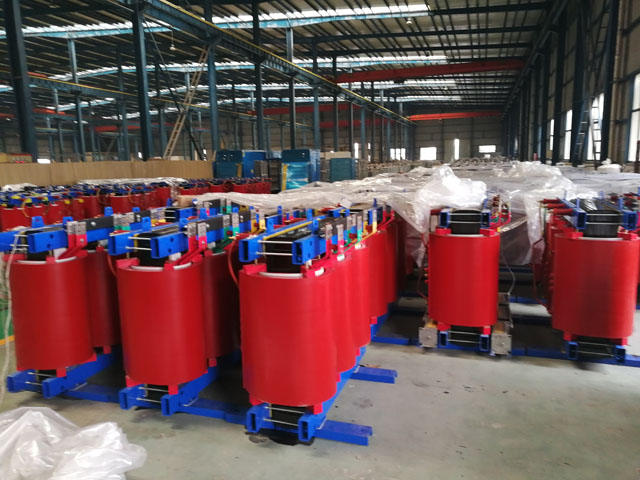

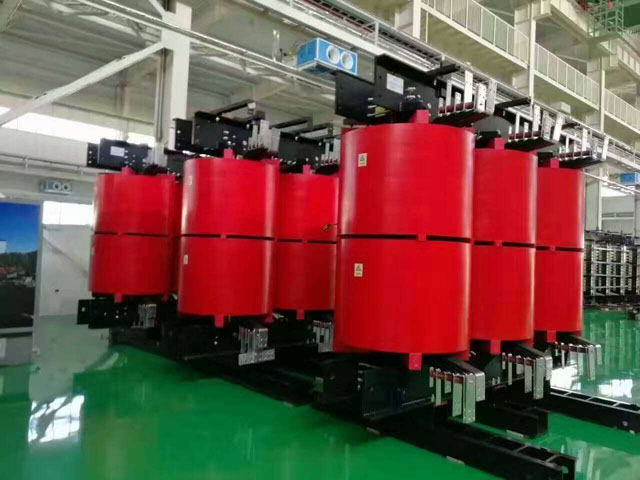

公司制造的SCB10变压器产品为国内首批有产品规格证书低噪声低损耗树脂浇筑线圈SCB10变压器。SCB10变压器采用先进设计,优质的材料,科学的配方,严格工艺高标准的检验。
适用范围:海拔高度不超过1000m,*高温度40℃;相对湿度可达100%。
产品优势
产品构造:
铁芯:SCB10变压器铁芯采用优质趋向冷扎硅钢片材料,由自动式铁芯自动生产线制造,并采用台阶接缝新工艺。使磁路构造有所改善,台阶接口处的磁通密度减少。因为一流的设备、优质的硅钢片及其先进的工艺,铁芯的满载特性大大提高。与常规构造铁芯相比,空载损耗、空载电流和噪声水平各自降低5~6%、20~30%和6%。
线圈:SCB10变压器线圈为树脂浇筑高压线圈;高压线圈为分段式构造,选用树脂系统材料,德国HEDRICH设备真空浇注。低压线圈选用箔式构造。先进的工艺确保了线圈具备局放量小,抗短路能力高的特性。高压线圈调压范畴:Un±5%和Un±2X2.5%有载调压。温控装置:具备故障报警、过热报案、过热调闸、三相巡检、起停风冷设备等服务。冷却装置:选用轴流风机,具备噪音低,吹风匀称、安装简单等特点,加装风机可长期负载40%上下。
工艺特点
1、变压器的噪音源来自于铁芯,本公司运用国内先进的铁芯自动生产线,选用新工艺,优化了铁芯内部磁路遍布,因其独有的设备优点,减少了产品的噪音。
2、产品设计,选用CAD提升方式,选用优质的硅钢片,取较低的磁密使其避开饱和点,促使铁心里的谐波量减小,减少了噪音。
3、所有的夹持位置均采用硅胶及弹性元件缓冲,以减少震幅,减少噪音,同时在铁芯表面涂敷一定厚度树脂,起到了隔音功效。
4、局放量小、电气强度高,优质树脂和玻纤所组成的固体绝缘具有较高的电气强度(击穿场强不低于34kV/mm),局部放电量小,可控制在≤10pc范围内。
5、阻燃、不污染环境,因为SCB10变压器所用的树脂和玻纤复合绝缘材料在燃烧时产生的热量很小(约6.5mJ/KC),因此具备阻燃自熄的特征。
6、防湿冷,可在100%湿度下安全运营,SCB10变压器的铁芯用树脂涂敷,线圈全部被树脂包裹,因此可在相对湿度100%下可靠运行,并具有较高的耐腐蚀能力。SCB10变压器另外还具备过负荷能力强、热稳定性好、体型小、重量轻、安装简单便捷、免维护等特点。因此可广泛应用于多层建筑、商业中心、机场、车站、港口、地铁、工厂和地底配电站等。
