三相三绕组变压器（双输出变压器）

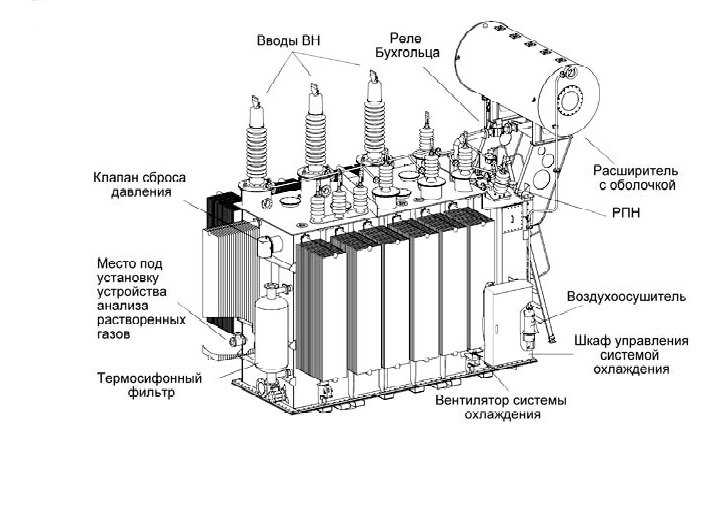

汇德牌三相三绕组变压器的每相有3个绕组，当1个绕组接到交流电源后，另外2个绕组就感应出不同的电势，这种变压器用于需要2种不同电压等级的负载。 发电厂和变电所通常出现3种不同等级的电压，所以三相三绕组变压器在电力系统中应用比较广泛。 每相的高中低压绕组均套于同一铁心柱上。为了绝缘使用合理，通常把高压绕组放在最外层，中压和低压绕组放在内层。
用一台三相三绕组变压器连接3种不同电压的输电系统比用两台普通变压器经济、 占地少、维护管理也较方便。我公司生产的三相三相三绕组变压器通常采用Y-Y-△接法, 即原、副绕组均为Y接法,第三绕组接成△。△接法本身是一个闭合回路,许可通过同相位的三次谐波电流,从而使Y接原、副绕组中不出现三次谐波电压。 这样它可以为原、副边都提供一个中性点。在远距离输电系统中，第三绕组也可以接同步调相机以提高线路的功率因数。
三相三绕组变压器负载运行时，主磁通同时与三个绕组的磁通相交链，由三个绕组的磁势（电流与匝数和乘积）共同产生，因此，负载时的磁势平衡方程式为三个绕组的磁势之相量和等于励磁磁势相量（即空载电流与一次绕组匝数的乘积），将副边折算到原边后，变为三侧电流之相量和等于空载电流相量。忽略空载电流，变为三侧电流之相量和等于零。
三相三绕组变压器中，凡不同时与三个绕组相链的磁通都是漏磁通，其中仅与一个绕组相链而不与其它两个绕组相链的磁通称为自漏磁通；仅与两个绕组相链而不与第三个绕组相链的磁通，称为互漏磁通。每一个绕组的漏磁压降，都受到另外两个绕组的影响，因此，三相三绕组变压器的漏电抗与双绕组变压器的漏电抗含义不一样。为建立电压平衡方程式和等值电路，引入了等值电抗的概念，高、中、低压绕组的等值电抗包含各自绕组的自感电抗和绕组之间的互感电抗，与各绕组等值电抗相应的还有各自的等值阻抗，且均为折算到一次侧的数值。
