山东汇德变压器制造有限公司：变压器油的运行
检查油枕和充油套管内油面的高度，密封处有无渗漏油现象。油标指示一般应在1/4~3/4处。油面过高，一般是由于冷却装置运行不正常或变压器内部故障等所造成的油温过高引起的。油面过低，应检查变压器各密封处是否有严重漏油现象，放油阀是否关紧。油标管内的油色应是透明微带黄色，如呈红棕色，可能是油位计脏污造成的，也可能是变压器油运行时间过长，油温高，使油质变坏引起。
我国常用的变压器油有国产25#、10#两种。在油浸式变压器中，变压器油既是绝缘介质，又作为冷却介质。因此，变压器油质量的优劣直接影响到变压器的运行质量。新的和运行中的变压器油都需要做试验，以保证变压器安全可靠运行。
(一)补油和取油样
补油：
①新补入的油应经试验合格。35kV变压器应补入相同牌号的油，l0kV及以下的变压器可补入不同牌号的油（应作混合油耐压试验）。
②补油后要检查气体继电器，并及时放出气体，24h后无问题，再将重气体保护接入掉闸位置。
③不准从变压器底部油阀处补油，以防止底部污秽物质进入变压器内。
取油样：
①从变压器中取油样应在天气干燥时进行。
②取油样时，先从变压器底部阀门处放掉底部积存的污油，然后用干净布将油阀擦净，再放少许油冲洗油阀，将油样放入洗净的毛玻璃瓶中。此过程，应防止灰尘、水分等浸入油中。装油后将瓶口塞紧，用火漆或石蜡加封。
③简化试验取油0.9kg，耐压试验取油约0.45kg。启瓶时，室温应接近油样温度，以防油样受潮，每次取油试验结果，应与上次取样试验结果作比较，以掌握油质性能的变化和趋势。
(二)油在运行中的要求
对电压在35kV以下的变压器每两年至少取样作一次简化试验，对电压在35kV以上的变压器，每年至少作一次简化试验。在两次简化试验之间作一次耐压试验。当变压器经受短路故障后，或出现异常情况时，应根据油样进行分析。
通过简化试验后，若不符合上述标准时，则说明油已变质，应及时处理，使其恢复到标准值如发现油受潮，应进行干燥，如油已老化，应进行净化和再生一般可用过滤法，澄清法，干燥后将油与水分、杂质分离，或者使用化学处理法，除去油的酸碱，然后再过滤、干燥，使油再生，恢复其原有的良好性能。
①油的颜色。新油一般为浅黄色，氧化后颜色变深。运行中油的颜色迅速变暗，表明油质变坏。
②透明度。新油在玻璃瓶中是透明的，并带有紫色的荧光，否则，说明有机械杂质和游离碳。
③气味。变压器油应没有气味，或带一点煤油味，如有别的气味，说明油质变坏。如烧焦味说明油干燥时过热；酸味则说明油严重老化；乙炔味则说明油内产生过电弧。其他味可能是随容器产生的。
(三)油的试验
①耐压试验。测量油的介质强度，它是指试油器两电极间油层击穿时电压表所显示的最小值。击穿电压的高低说明油中水、杂质的含量。一般要求介质强度愈高愈好。
②介质损耗试验。在外加电压作用下测量绝缘介质中功率损耗的数值，它反映出油质的好坏及净化程度，一般要求介质损失角正切值在20℃时≤0.5%。
③简化试验。为了掌握变压器油运行的情况，一般仅作如下简化试验项目：酸价试验KOH新油的标准≤0.05mg/g，运行中的油应≤0.4mg/g。耐压试验同前述。闪点试验一般在130~140℃。游离碳，机械混合物，最好没有新油的酸碱度pH值一般为5.4~5.6。

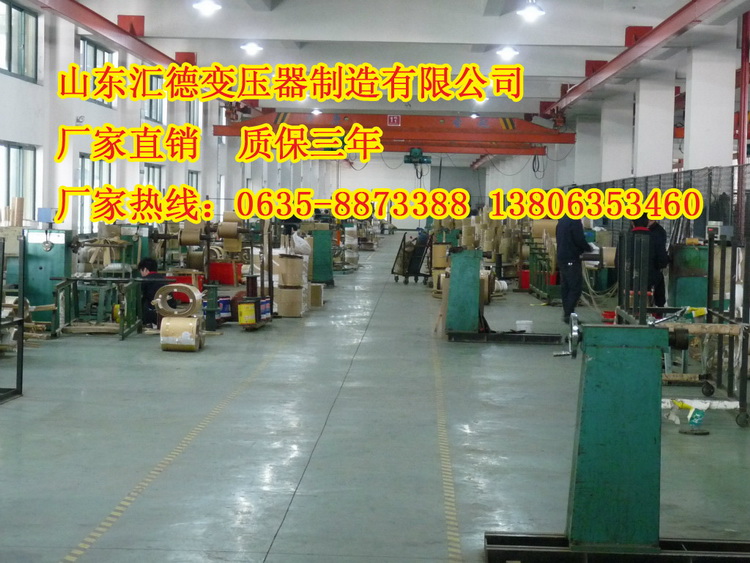

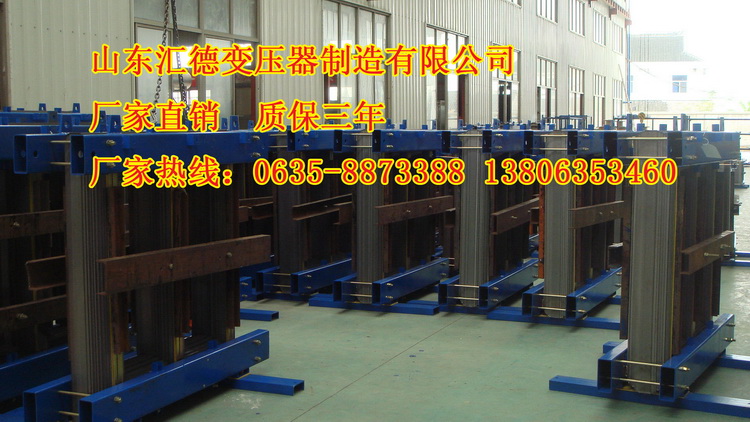

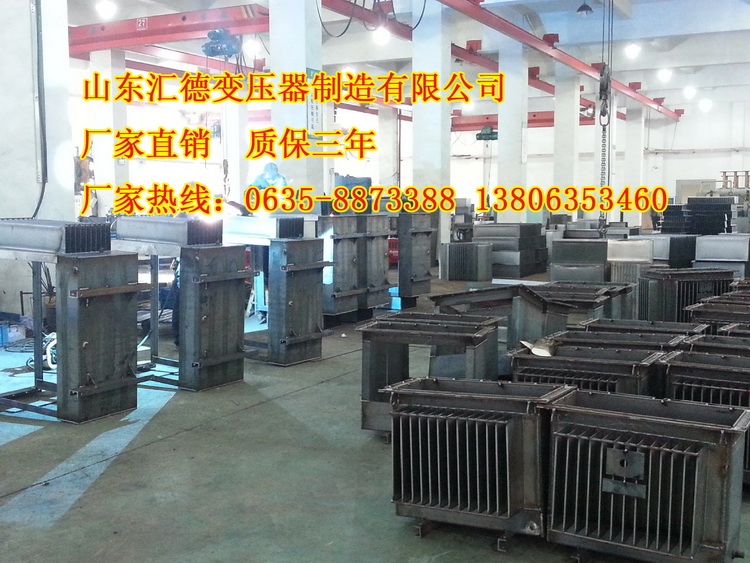

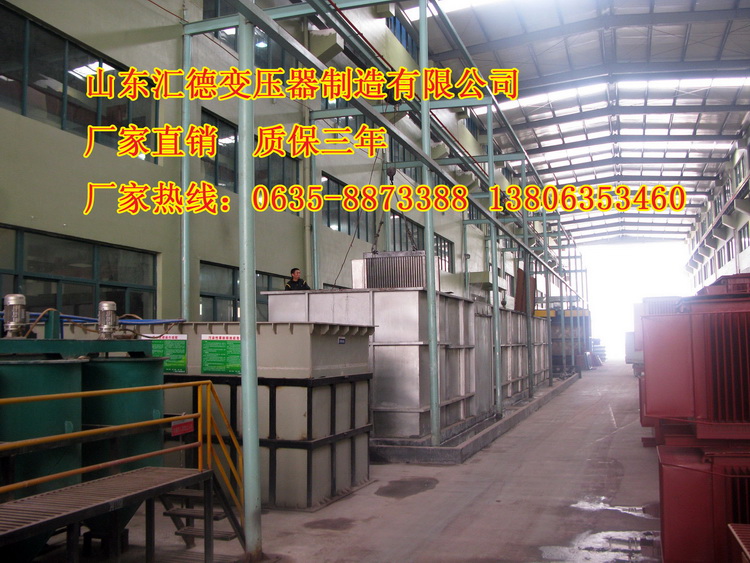

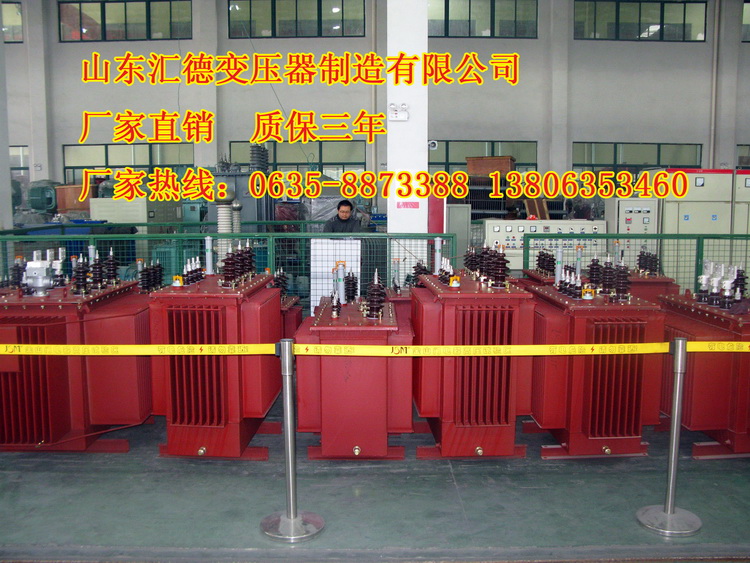

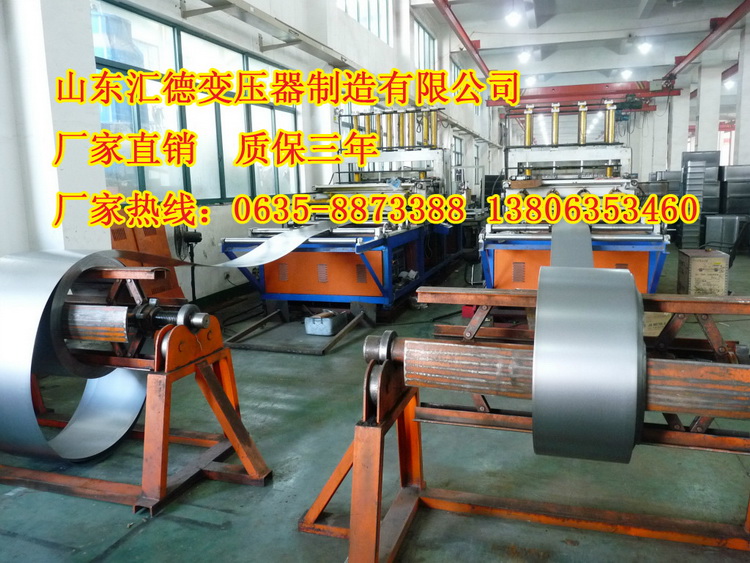

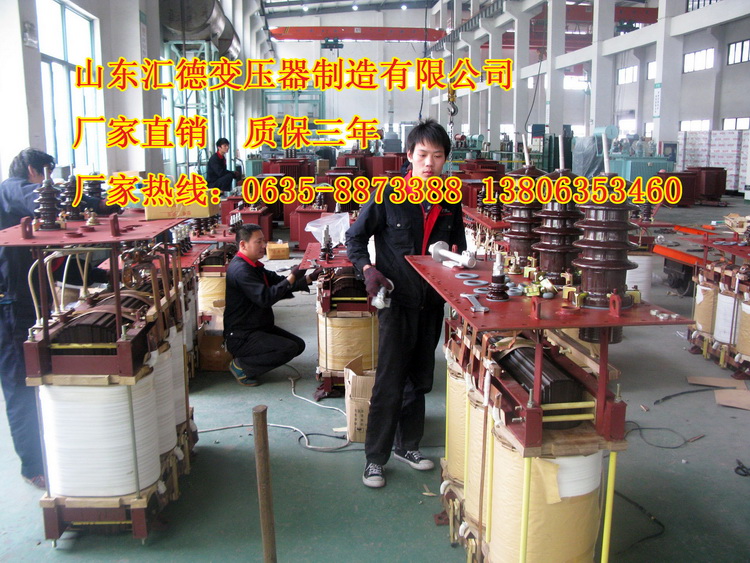

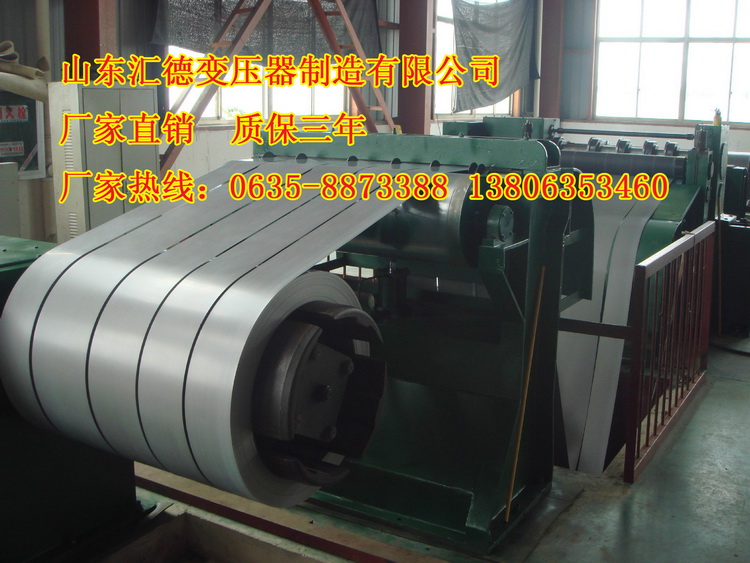

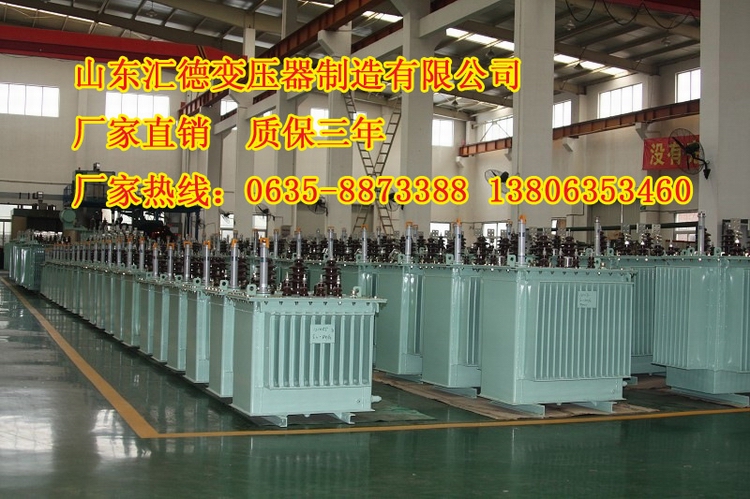

山东汇德变压器制造有限公司-10千伏油浸式变压器生产现场展示
