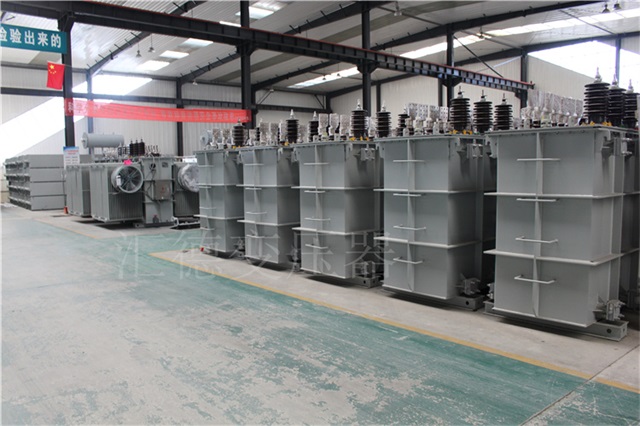

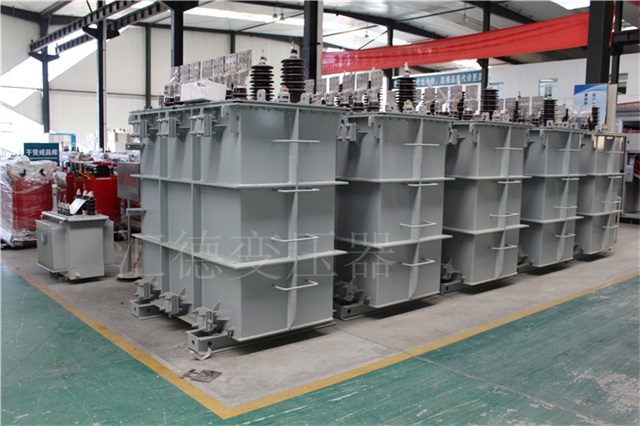

S13-400KVA/10KV/0.4KV油浸式电力变压器选用新材料、新工艺、新构造,优化设计,精心制造,与S11型相比,空载损耗降低25%,空载电流降低35%,年使用成本降低10.5%。铁芯材料采用高导磁低损耗优质硅钢片,结构为拉丝杆夹紧刚度框架结构,性能稳定,低噪,抗短路能力强。绕阻采用优质无氧铜导线,导电性能好,负载损耗低。器身选用高韧性电工层压板卡紧,全部导线均牢固夹紧,撑条和垫板均采用高密度绝缘纸板制做,优化了变压器的电场分布。选用波纹油箱,外形美观,排热效率高。高原加厚型套管,适用于高海拔地域。S13-400KVA/10KV/0.4KV油浸式电力变压器技术性能先进、绿色环保、安全可靠。
S13-400KVA/10KV/0.4KV油浸式电力变压器特性
1.油箱
我公司生产的S13-400KVA/10KV/0.4KV油浸式电力变压器选用波纹油箱,取消储油柜,波纹散热器不仅具备制冷作用,并且具有“呼吸”作用,波纹散热器的弹性能够赔偿因温度调节所引起的变压器油体积的转变。由波纹油箱本体的翅板做为排热胀缩元件,使变压器油
与大气彻底防护,外部水分与空气无法进入油箱,进而缓解了绝缘材料老化速率,商品运作前不需作吊心查验,投入运行后免去维护与保养,极大提高了变压器运作的稳定性和使用期限。
2.铁心
铁心采用高导磁晶粒取向冷扎硅钢片。铁心为新型铁心,全斜接缝迭积式铁心,其铁心柱为多级台阶的圆截面,铁轭与铁心为等截面。此外,S13-400KVA/10KV/0.4KV油浸式电力变压器还可以选择立体卷铁心商品。
3.绕阻
绕阻选用瓦楞油道,不浸漆工艺,紧缩带捆扎;绕阻均是同舟式线圈;高压绕组具备对应分接电压标准的抽头,引至分接开关上,开关安装在邮箱上,且需要关闭电源后才可转换分接电压。
4.安全保护装置
S13-400KVA/10KV/0.4KV油浸式电力变压器配有压力释放阀;根据客户需求可安装具备报案和跳闸端子的气体继电器。
5.油温测量装置
变压器均配有玻璃温度计的管座,管座设在邮箱顶端,伸进油内120±10mm;1000~2500kVA变压器配有室外式信号温度表。
正常使用标准
高温度+40℃
热月平均气温+30℃
热年平均温度+20℃
低温度-25℃
海拔不超过1000m
安装环境无明显的污浊
室外安装
S13-400KVA/10KV/0.4KV油浸式电力变压器将电压降到电器设备工作电压的变压器称为配电变压器,S13-400KVA/10KV/0.4KV油浸式电力变压器做为日常照明和工厂动力用,一般低压为0.4kV以下的。配电变压器容积较小,一般在2500kVA以下的,一次电压也较低,都在35kV以下的。
