产品简介
S11变压器适用于三相、50Hz、电力电网系统。用以电网一次侧的输入、二次侧输出。本系列的变压器符合IEC60076、GB/T6451、GB1094等国内外规范。
产品优势
1铁心选用优质低损耗趋向冷扎硅钢片,采用全斜接缝三级、五级两种台阶斜接缝构造,我司有先进的纵剪和横剪线,可保证这类片型的自动裁切,与一般构造相比,消耗降低7~10%,空载电流降低30%以上;
2线圈导线选用无氧铜电磁线,增加了层式线圈的应用范围,并加放径向固层油道。与普通的饼式线圈相比,有如下特性:
a.占积率大
b.绕制工艺简单,工艺性好
c.具有较强竖向电容,改进影响下电压遍布,提升耐雷击特性
d.因为是径向油道,排热效率较高
e.安匝均衡较好,径向机械力较小
f.选用出色片式散热器油箱,既保证了较好的散热性能,又促使变压器体积大大减小,外形美观
3所有产品均采用三级检测制度,即操作技工自查、车间兼检、专检,以确保产品的高质量;
4绝缘件选用密化工艺,确保绝缘件的收缩量在最小水平;
5引入国内先进的干燥系统开展干躁解决,此系统运用汽油的改变原理,以汽油为物质,能把变压器绝缘件的水分子从深层绝缘件中挤压,干躁完全、速度快。此系统的预热、抽真空、终点最后水流量等阶段全部由微机自动控制完成,真空值可达6Pa,并且具有自查故障及外地确诊等服务。
性能特点
S11变压器与S9变压器相比,空载损耗均值减少约30%
容积在630~2500kVA壳围内的低压绕组选用筒式或螺旋构造,冲击韧性高,安匝遍布均衡,产品的抗短路能力好
器身增加了定位构造,使其在运输过程中不产生偏移,同时全部紧固件加装卡紧螺帽,确保产品在长期运行中紧固件不松脱,满足了不吊芯的需求

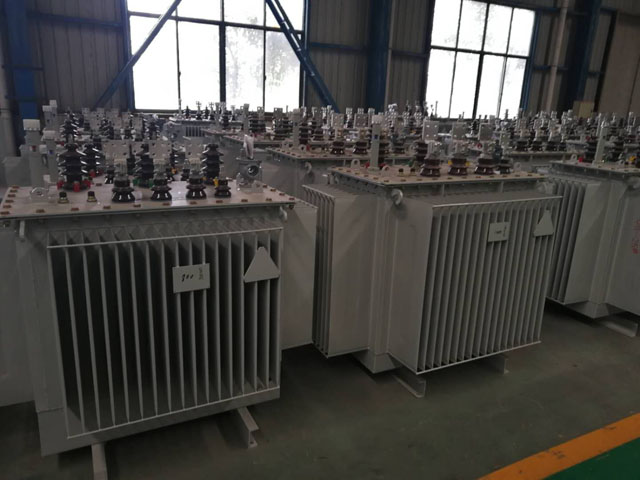

变压器选用波纹油箱,取消储油柜,机盖与箱沿彻底焊住或用螺栓紧固,延长了变压器油的使用期
产品表面经除油、去锈、酸洗磷化后喷涂底漆、油漆,能够满足冶金、石化系统及湿冷污浊地域的独特使用需求
优选部件,使用了密封式变压器油箱,按要求规定设置有压力释放阀、信号温度表、气体继电器等,保证变压器安全运营。该系列产品外形美观,体型小,能减少安装占地面积,是理想的免维护优质产品。
型号表明
该S11变压器外形美观,质优价廉。节能明显,磁路匀称,空载损耗低、噪音低、温度低、免检修、效率高、体型小。S11变压器节能效果明显,采用新型铁心材料。磁路分布均匀,能够降低满载激磁电流和空载损耗,因为铁心为全斜三接缝构造,故运行可靠、体型小、重量轻、噪音低、工艺性好,排热好、温度低、不吊芯构造、不污染环境、免检修、效率高。
